Disyuntor de vacío montado lateralmente

Hogar / Productos / Disyuntor de vacío / Disyuntor de vacío montado lateralmente

VS1-24

Disyuntor de vacío montado lateralmente

Este producto es un disyuntor de vacío interior de alto voltaje montado lateralmente con un mecanismo operativo de almacenamiento de energía por resorte, disponible tanto en forma de carga manual como de carga por motor. Su rendimiento cumple con los requisitos de la norma nacional 'Disyuntores de CA de alto voltaje' y las condiciones técnicas industriales relacionadas, adecuados para sistemas de energía CA trifásicos de 24 kV.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Disyuntor de vacío extraíble SIGUIENTE:Disyuntor de vacío montado lateralmente
  • Descripción
  • Especificaciones

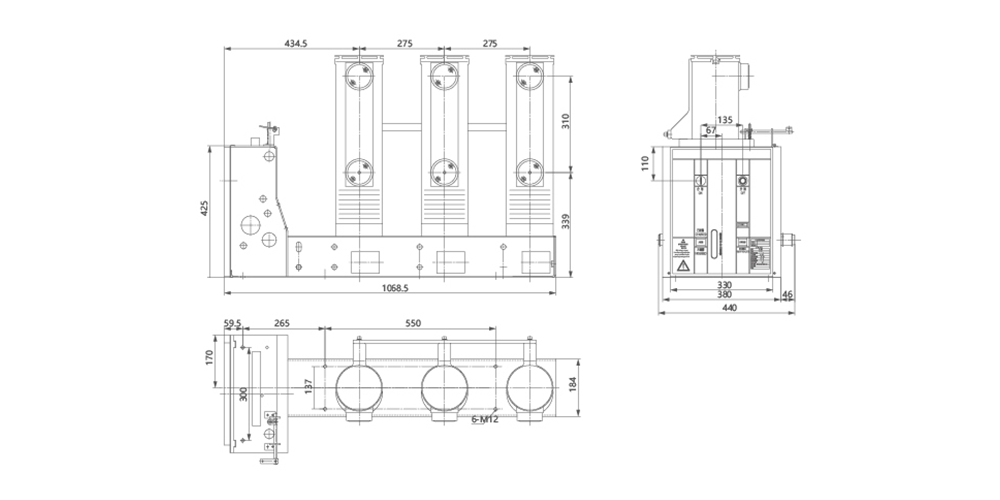

  • Tamaño del producto
  • Contáctenos

Características:
El mecanismo operativo de resorte almacena energía de manera confiable con una acción rápida y flexible; los modos de carga dual pueden cumplir con los requisitos de uso en diferentes condiciones de suministro de energía en el sitio; la estructura de instalación montada lateralmente es compacta, fácil de colocar dentro de un cuadro de distribución, ofrece una buena estabilidad operativa y es fácil de mantener.


Aplicaciones:
Ampliamente utilizado en subestaciones, empresas industriales/mineras y diversos sistemas de distribución, realizando el control y protección de la corriente de carga y la conmutación de corriente de cortocircuito, adecuado para aplicaciones de distribución de media tensión con mayores requisitos de rendimiento de rotura y confiabilidad.

Artículo Unidad Parámetro
Brecha de contacto mm 13±1
Overtravel mm 3±0,5
Distancia central de fase a fase mm 210±1
Tiempo de rebote del cierre del contacto ms ≤ 2
Asincronismo de apertura y cierre trifásico ms ≤ 2
Horario de apertura ms ≤ 50
Hora de cierre ms ≤ 100
Velocidad media de apertura (durante los primeros 6 mm después de la separación por contacto) m/s 0,9~1,3
Velocidad media de cierre (durante los últimos 6 mm antes del cierre por contacto) m/s 0,4~0,8
Cerrar la fuerza de contacto N 25kV 31,5 kV
2200±200 3200±200
