VS1-40,5

Disyuntor de vacío montado lateralmente

Este producto es adecuado para sistemas trifásicos de CA de 50 Hz y 40,5 kV, y puede ser utilizado por empresas industriales/mineras, plantas de energía y subestaciones para conmutar corriente de carga, corriente de sobrecarga y corriente de falla, y es adecuado para aplicaciones de operación frecuente. El producto adopta una estructura de aislamiento compuesta, con interruptores trifásicos y piezas vivas conectadas separadas entre sí por recintos aislantes independientes de resina epoxi.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Disyuntor de vacío montado lateralmente SIGUIENTE:Disyuntor de vacío de alto voltaje (montado en el piso)
  • Descripción
  • Especificaciones

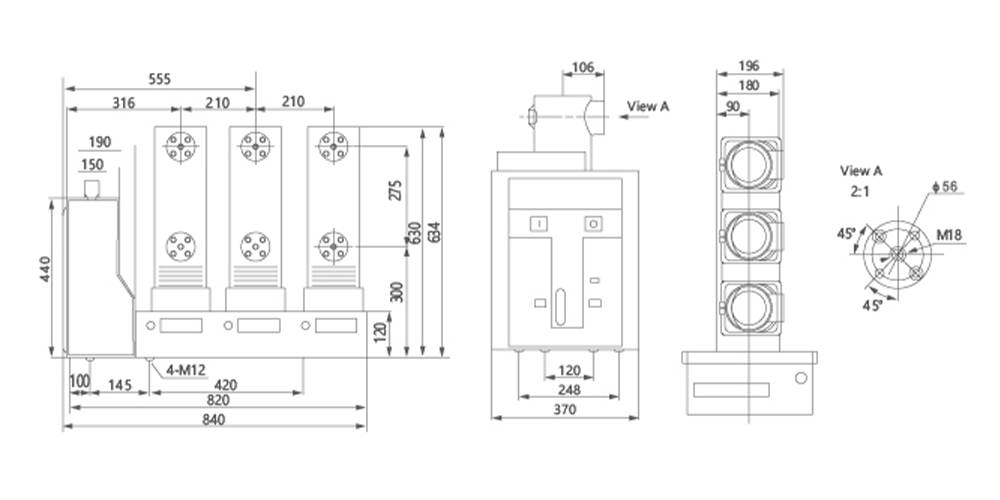

  • Tamaño del producto
  • Contáctenos

Características:
La estructura de aislamiento compuesta cumple eficazmente con los requisitos de espacio libre de aire y distancia de fuga en condiciones normales de funcionamiento, al tiempo que reduce el tamaño general del disyuntor; los interruptores de vacío del circuito principal que transporta corriente y las conexiones de contacto móviles/estáticos están instalados dentro de cilindros aislantes, y todas las conexiones eléctricas del circuito principal adoptan conexiones fijas, lo que proporciona una alta confiabilidad.


Aplicaciones:
Adecuado para aplicaciones de aislamiento, seccionalización y control de protección en redes de distribución de media y alta tensión, particularmente adecuado para empresas industriales/mineras y sistemas eléctricos muy cargados y operados con frecuencia, sirviendo como un importante dispositivo de conmutación para el funcionamiento seguro de equipos de media tensión.

Artículo Unidad Parámetro
Voltaje nominal kV 12
Voltaje operativo máximo nominal kV 630 630 630
Corriente nominal A 1250 1250 1250
Corriente de ruptura de circuito corto nominal kA 20 25 31,5
Cortocircuito calificado que produce corriente kA 50 63 80
Pico nominal que resiste la corriente kA 50 63 80
Cortocircuito con clasificación de 4 s que resiste la corriente kA 20 25 31,5
Nivel de aislamiento nominal La frecuencia de potencia resiste el voltaje (antes y después de la rotura nominal) kV 42 (Interrupción 48)
Voltaje de resistencia al impulso (antes y después de la rotura nominal) 75 (Interrupción 84)
Secuencia operativa nominal Tiempos O - 0,3 s - CO - 180 s - CO
Vida mecánica Tiempos 1000
Número nominal de operaciones de rotura de circuito corto V 50
Voltaje de cierre nominal del mecanismo operativo (CC) V CA/CC 110、220
Voltaje de apertura nominal del mecanismo operativo (CC) mm CA/CC 110、220
Brecha de contacto mm 11±1
Overtravel (longitud de compresión del resorte de contacto) ms 3,5±0,5
Tiempo de rebote de apertura y cierre trifásico ms ≤ 2
Contacto Cierre Tiempo de rebote m/s ≤ 2
