Disyuntor de vacío de tipo fijo (con conector de aviación)

Hogar / Productos / Disyuntor de vacío / Disyuntor de vacío de tipo fijo (con conector de aviación)

VS1-12

Disyuntor de vacío de tipo fijo (con conector de aviación)

Este producto es un disyuntor de vacío de alto voltaje de CA para interiores equipado con un conector de enchufe de aviación, apto para sistemas de alimentación trifásicos de 12 kV y 50 Hz. Cumple con los requisitos estándar nacionales e industriales pertinentes y puede operar de manera segura y confiable en la red de clase de voltaje correspondiente dentro de sus parámetros técnicos nominales.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:No previous product SIGUIENTE:Disyuntor de vacío de tipo fijo de 650 mm de ancho
  • Descripción
  • Especificaciones

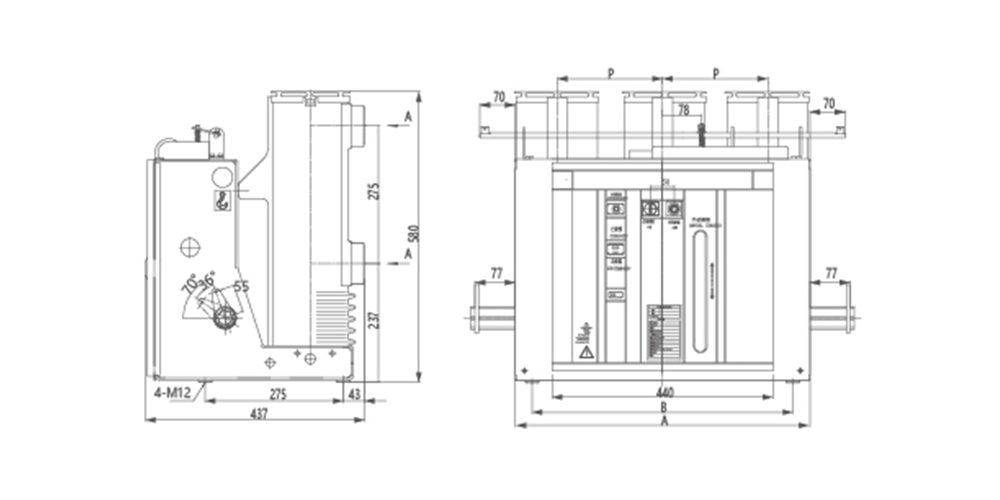

  • Tamaño del producto
  • Contáctenos

Características:
La interfaz avión-conector permite conectar y quitar rápidamente cables de control secundarios, reduciendo la carga de trabajo del cableado in situ y mejorando la eficiencia de instalación y mantenimiento; El interruptor de vacío ofrece un excelente rendimiento de rotura y una alta confiabilidad de aislamiento, con una larga vida útil mecánica que cumple con los requisitos de operaciones de conmutación frecuentes.


Aplicaciones:
Ampliamente utilizado en cuadros de distribución interiores revestidos de metal y aislados por aire, que sirve como unidad de protección y control para equipos de red y sistemas de distribución de energía industrial/minera, particularmente adecuado para escenarios de suministro y distribución de energía que requieren operación frecuente con corriente nominal o interrupción repetida de la corriente de cortocircuito.

Artículo Unidad Parámetro
Voltaje nominal kV 12
Frecuencia nominal Hz 50
Frecuencia de potencia nominal que soporta voltaje (1 min) kV 42
Voltaje nominal de resistencia al impulso del rayo (pico) kV 75
Corriente nominal A 630 630 630 1250 1250
1250 1250 1250 1600 1600
1600 1600 1600 2000 2000
2000 2500 2500
2500 3150 3150
3150 4000 4000
Corriente de ruptura de circuito corto nominal kA 20 25 31,5 40 50
Corto tiempo calificado para resistir la corriente 20 25 31,5 40 50
Pico nominal que resiste la corriente 50 63 80 100 125
Corriente nominal de producción de cortocircuito (pico) 50 63 80 100 125
Resistente dinámico nominal actual 50 63 80 100 125
Corriente de ruptura del banco de capacitores individuales / consecutivos con calificación A 630/400
Duración nominal de la corriente de circuito corto s 4
Número nominal de operaciones de rotura de circuito corto Tiempos 50 (30 para 40 kA y más)
Tiempo de ruptura / Tiempo de arco ms ≤ 100/ ≤ 15
Secuencia operativa nominal para cierre automático O - 0,3 s - CO - 180 s - CO
Voltaje de funcionamiento nominal v CA 110/220 CC 110/220
Porcentaje de componente de CC de la corriente de ruptura de circuito corto nominal % ≤ 40
Vida mecánica Tiempos 10000
