Disyuntor de vacío extraíble de 650 mm de ancho

Hogar / Productos / Disyuntor de vacío / Disyuntor de vacío extraíble de 650 mm de ancho

VS1-12

Disyuntor de vacío extraíble de 650 mm de ancho

Este producto es un disyuntor de vacío de alto voltaje extraíble para interiores diseñado para cuadros de distribución cerrados con metal de 650 mm de ancho. Adopta una estructura de polos encapsulados de aislamiento sólido que integra el interruptor de vacío, el circuito portador de corriente y los soportes aislantes, lo que le otorga una estructura compacta y un rendimiento de aislamiento confiable, adecuado para sistemas de energía CA trifásica de 12 kV.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Disyuntor de vacío de tipo fijo de 650 mm de ancho SIGUIENTE:Disyuntor de vacío montado lateralmente
  • Descripción
  • Especificaciones

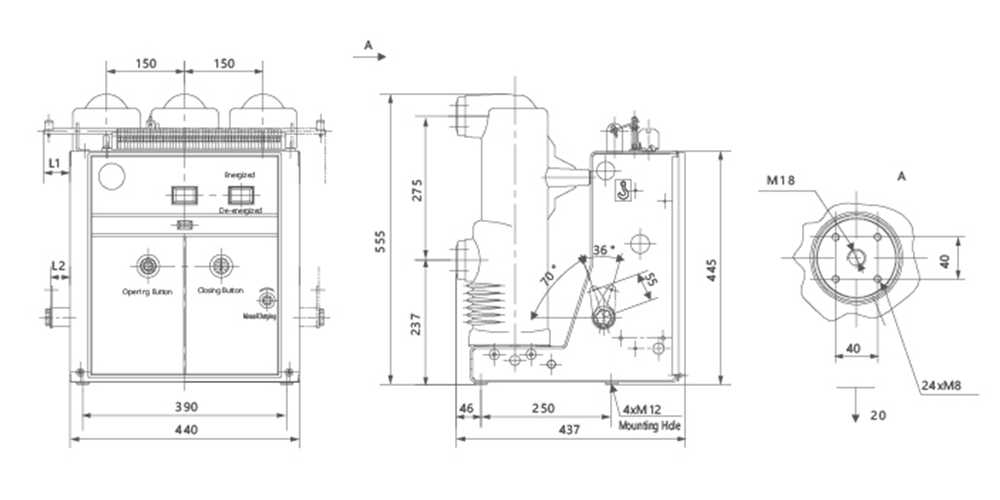

  • Tamaño del producto
  • Contáctenos

Características:
La estructura extraíble permite que el disyuntor entre y salga del gabinete en su conjunto, lo que hace que la inspección y el reemplazo sean simples y rápidos; combinado con enclavamientos mecánicos y eléctricos confiables, salvaguarda eficazmente la seguridad del operador y del equipo; la naturaleza libre de mantenimiento del poste encapsulado reduce significativamente los costos operativos y de mantenimiento a largo plazo.


Aplicaciones:
Se utiliza principalmente en cuadros de distribución cerrados con metal y sirve como dispositivo de control de conmutación y protección contra cortocircuitos para circuitos y equipos. Adecuado para aplicaciones de red e industriales/mineras que requieren operación frecuente o interrupción repetida de la corriente de cortocircuito, lo que lo convierte en un componente ideal para cuadros de distribución cerrados con metal.

Artículo Unidad Parámetro
Voltaje nominal kV 12
Frecuencia nominal Hz 50
Corriente nominal A 630-1250 1250-1600
Corriente de ruptura de circuito corto nominal kA 20 25 31,5
Cortocircuito calificado que produce corriente kA 50 63 80
Pico nominal que resiste la corriente kA 50 63 80
Cortocircuito con clasificación de 4 s que resiste la corriente kA 20 25 31,5
Rated
Aislamiento
Nivel		 La frecuencia de potencia resiste el voltaje (antes y después de la rotura nominal) kV 42 (Fase a fase, fase a tierra) / 48 (Fractura) RMS
Voltaje de resistencia al impulso (antes y después de la rotura nominal) 75 (Fase a fase, fase a tierra) / 85 (Fractura) Pico
Secuencia operativa nominal Tiempos O - 0,3 s - CO - 180 s - CO
Vida mecánica Tiempos 20000
Número nominal de operaciones de rotura de circuito corto V 50
Voltaje de cierre nominal del mecanismo operativo (CC) V CA/CC 110、220
Voltaje de apertura nominal del mecanismo operativo (CC) mm CA/CC 110、220
Espacio de contacto (o distancia de apertura de contacto) mm 9±1
Overtravel (longitud de compresión del resorte de contacto) ms 3,5±0,5
Tiempo de rebote de apertura y cierre trifásico ms ≤ 2
Contacto Cierre Tiempo de rebote m/s ≤ 2

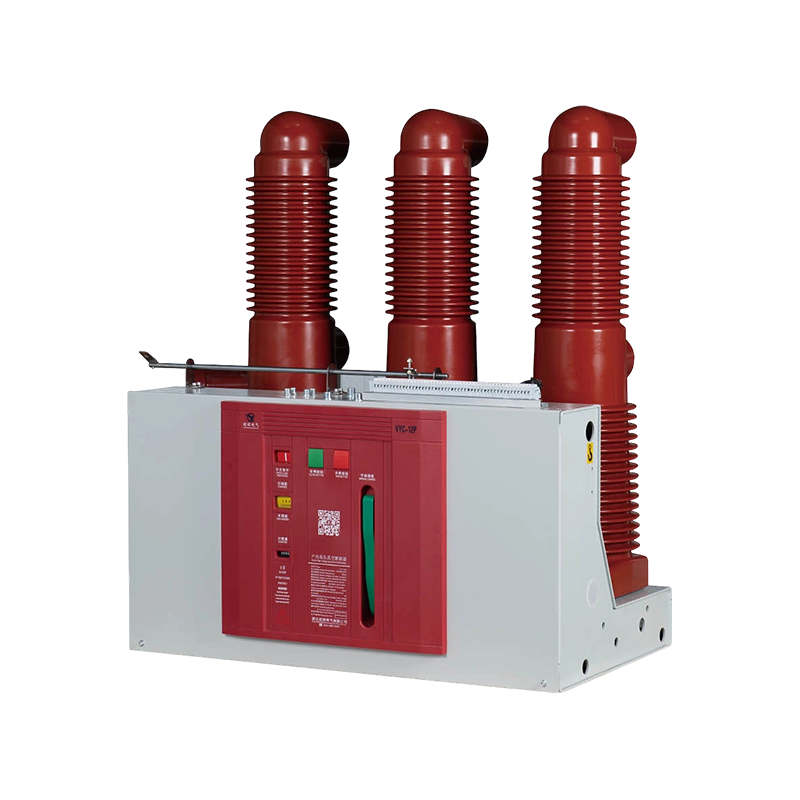

Productos recomendados
