VS1-12

Disyuntor de vacío extraíble

Este producto es un disyuntor de vacío de alto voltaje extraíble para interiores que se utiliza en sistemas de energía de 12 kV. El mecanismo operativo y el cuerpo del disyuntor adoptan un diseño integrado y, combinados con un mecanismo de propulsión dedicado, forman una unidad extraíble que se puede colocar y sacar cómodamente del gabinete del cuadro de distribución, logrando una conexión y un aislamiento confiables de los circuitos de barras colectoras y cables.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Disyuntor de vacío de tipo fijo SIGUIENTE:Disyuntor de vacío extraíble
  • Descripción
  • Especificaciones

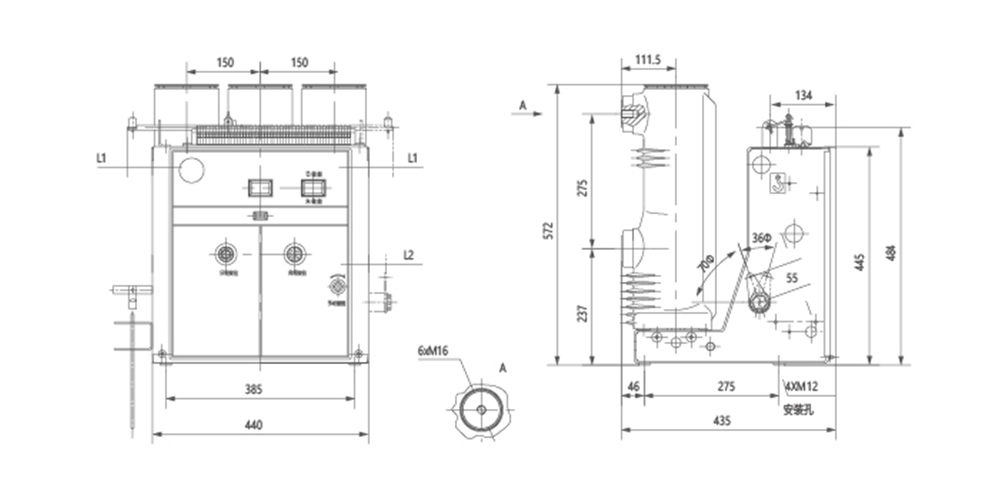

  • Tamaño del producto
  • Contáctenos

Características:
La estructura extraíble facilita la inspección y el reemplazo de equipos, reduciendo el tiempo de interrupción del mantenimiento y mejorando la confiabilidad del suministro; combinado con dispositivos integrales de enclavamiento mecánico y eléctrico, previene eficazmente el mal funcionamiento y salvaguarda la seguridad del operador y del equipo, con una buena vida útil mecánica y eléctrica.


Aplicaciones:
Sirve como unidad de protección y control para equipos de red y sistemas de distribución de energía industrial/minera, ampliamente utilizada en aplicaciones que requieren operación frecuente con corriente de trabajo nominal o interrupción repetida de la corriente de cortocircuito, lo que la convierte en una opción ideal para cuadros de distribución cerrados con metal y otros.

Artículo Unidad Parámetro
Voltaje nominal kV 12
Frecuencia de potencia nominal de corto tiempo que soporta voltaje (1 min) kV 42
Voltaje nominal de resistencia al impulso del rayo (pico) kV 75
Frecuencia nominal Hz 50
Corriente nominal A 630
1250		 630 1250 1600
2000 2500 3150		 1250 1600 2000
2500 3150 4000
Corriente de ruptura de circuito corto nominal kA 20/25 31,5 40
Corto tiempo calificado para resistir la corriente kA 20/25 31,5 40
Duración nominal del circuito corto s 4
Pico nominal que resiste la corriente kA 50/63 80 100
Cortocircuito calificado que produce corriente kA 50/63 80 100
Frecuencia de alimentación del circuito auxiliar que soporta voltaje (1 min) V 2000
Corriente de ruptura del banco de capacitores individuales / consecutivos con calificación A 630/400 (800/400 para 40 kA)
Banco de condensadores con calificación que genera corriente de entrada kA 12,5 (frecuencia no superior a 100 Hz)
Tiempo de apertura (voltaje nominal) ms ≤ 50
Tiempo de cierre (voltaje nominal) ms ≤ 60
Vida mecánica Tiempos 20000
Operaciones de ruptura de corriente nominal (vida útil eléctrica) Tiempos 20000
Operaciones calificadas de rotura de circuitos cortos Tiempos 50 (40 kA ≤ 30)
