Interruptor de ruptura de carga por vacío extraíble

Hogar / Productos / Interruptor de interrupción de carga / Interruptor de ruptura de carga por vacío extraíble

VZF(R)-12

Interruptor de ruptura de carga por vacío extraíble

Este producto es una unidad combinada de interruptor de corte de carga de vacío–fusible encapsulada y encerrada en metal, un dispositivo de conmutación de vacío de nueva generación desarrollado en base a un concepto de diseño único combinado con los requisitos del mercado. Se utiliza ampliamente en cuadros de distribución interiores revestidos de metal y aislados por aire, y puede funcionar de forma segura y fiable en la red de clase de voltaje correspondiente dentro de sus parámetros técnicos nominales.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Interruptor de corte de carga SIGUIENTE:Sin producto siguiente
  • Descripción
  • Especificaciones

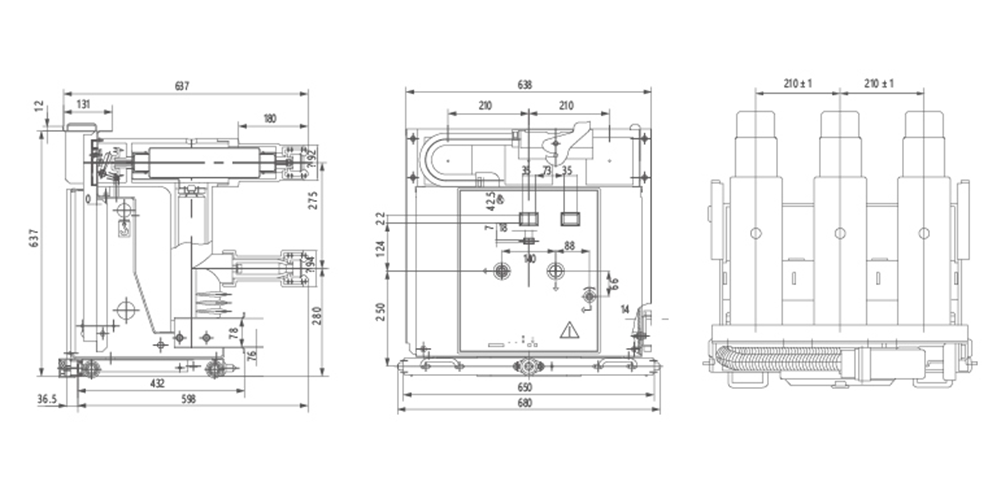

  • Tamaño del producto
  • Contáctenos

Características:
La estructura extraíble facilita la colocación y extracción de la unidad dentro y fuera del gabinete, simplificando la inspección y el reemplazo; la estructura de polos encapsulados mejora la confiabilidad del aislamiento del producto y la adaptabilidad ambiental, y combinada con el interruptor de vacío ofrece las funciones duales de control de carga y protección contra cortocircuitos, con un funcionamiento estable y un buen rendimiento sin mantenimiento.


Aplicaciones:
Adecuado para uso con cuadros de distribución cerrados con metal, subestaciones de amplio servicio, salas de distribución y sistemas de distribución de diversas empresas industriales/mineras, que realizan control de carga de línea y protección contra fallas por cortocircuito, y es un dispositivo de conmutación combinado ideal en sistemas de suministro de anillo principal.

Artículo Unidad Parámetro
VZF-12/T630-20
Interruptor de carga de vacío		 VZF(R)-12/T125-50
Interruptor de carga de vacío – fusible
Unidad combinada
Voltaje nominal kV 12 12
Frecuencia de potencia que soporta voltaje (fase a fase, fase a tierra) kV 42 42
Voltaje de resistencia al impulso del rayo (fase a fase, fase a la Tierra) kV 75 75
Corriente nominal A 630 125(Fusible)
Corriente de ruptura de circuito corto nominal kA - 50(Fusible)
Corto tiempo calificado para resistir la corriente kA 20 -
Pico nominal que resiste la corriente kA 50 -
Cortocircuito calificado que produce corriente kA 50 -
Corriente de ruptura de carga de cable nominal A 16 -
Corriente de transferencia nominal A - 3150
Conmutación de transformadores sin carga kVA 1250
Vida eléctrica Tiempos 10000
Nivel de descarga parcial PC ≤ 5
