FZRN25-12D

Interruptor de ruptura de carga por vacío

Este producto es un interruptor de corte de carga de vacío y una unidad combinada, adecuada para suministro de terminal o anillo principal de CA trifásico de 50 Hz y equipos de energía industrial, utilizados para control de carga y protección contra cortocircuitos. El interruptor de corte de carga puede conmutar la corriente de carga, la corriente de circuito cerrado, la corriente del transformador sin carga y la corriente de carga del cable, mientras que la unidad combinada puede interrumpir cualquier corriente hasta la corriente de cortocircuito nominal.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Interruptor de corte de carga con bombeo de gas SIGUIENTE:Interruptor de corte de carga
  • Descripción
  • Especificaciones

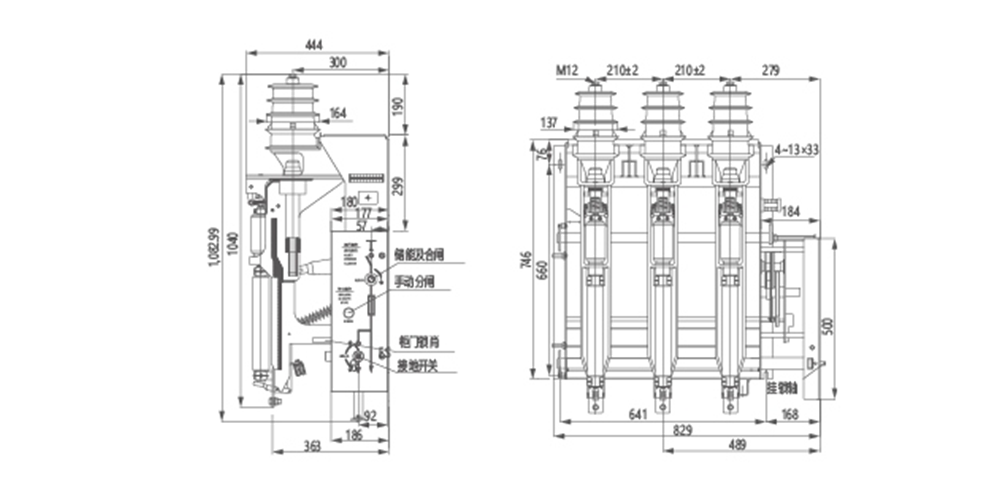

  • Tamaño del producto
  • Contáctenos

Características:
Adopta una rotura aislante de accionamiento directo vinculada con el interruptor de vacío, combinando un buen rendimiento de aislamiento con capacidad de rotura; ofrece funciones operativas tanto manuales como motorizadas, brindando un funcionamiento flexible adecuado a diferentes condiciones de suministro in situ.


Aplicaciones:
Ampliamente utilizado en unidades de anillo principal, subestaciones tipo caja y equipos de distribución de terminales, realizando control de carga de línea y protección contra fallas por cortocircuito, y es un importante dispositivo de conmutación combinado en sistemas de suministro de anillo principal de media tensión.

Artículo Unidad FZN25-12D/T630-20 FZN25-12D/T125-31.5
Voltaje nominal kV 12
Frecuencia nominal Hz 50
Corriente nominal A 630 125
Nivel de aislamiento nominal Frecuencia de potencia de 1 minuto que soporta voltaje kV Rotura del interruptor de vacío: 30; Fase a tierra y fase a fase: 42; Rotura de aislamiento: 48
Voltaje de resistencia al impulso del rayo kV Fase a tierra y fase a fase: 75; Rotura aislante: 85
Corriente de resistencia dinámica nominal (pico) kA 50 -
Corriente de resistencia térmica de 4 s kA 20 -
Corriente de ruptura de carga activa nominal A 630 125
Corriente de ruptura de bucle cerrado clasificada A 630 125
Corriente de ruptura de carga de cable nominal A 10 10
Capacidad de rotura del transformador sin carga kVA 1250 1250
Corriente de ruptura de circuito corto nominal kA - 31,5
Corriente de transferencia nominal A - 870
Modelo de fusible - SDLAJ-12 SFLAJ-12
Energía de salida del delantero J - 2-5(Medio)
Cortocircuito calificado que produce corriente kA 50
Corriente de retención dinámica nominal del interruptor de puesta a tierra kA 50
Corriente de resistencia térmica de 2 s del interruptor de puesta a tierra kA 20
Voltaje nominal del circuito auxiliar V AC/CD220; 110
Vida mecánica cyc. 10000
