Disyuntor de vacío extraíble

Hogar / Productos / Disyuntor de vacío / Disyuntor de vacío extraíble

VS1-24

Disyuntor de vacío extraíble

Este producto es un disyuntor de vacío extraíble de alto voltaje para interiores de 24 kV serializado de nueva generación. El circuito principal que transporta corriente adopta principalmente una estructura de polos encapsulados, con un diseño de mecanismo operativo optimizado que mejora en gran medida la confiabilidad del aislamiento del disyuntor, la confiabilidad mecánica y el rendimiento de rotura, formando una serie de productos para cumplir con diferentes requisitos de uso.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Disyuntor de vacío extraíble SIGUIENTE:Disyuntor de vacío montado lateralmente
  • Descripción
  • Especificaciones

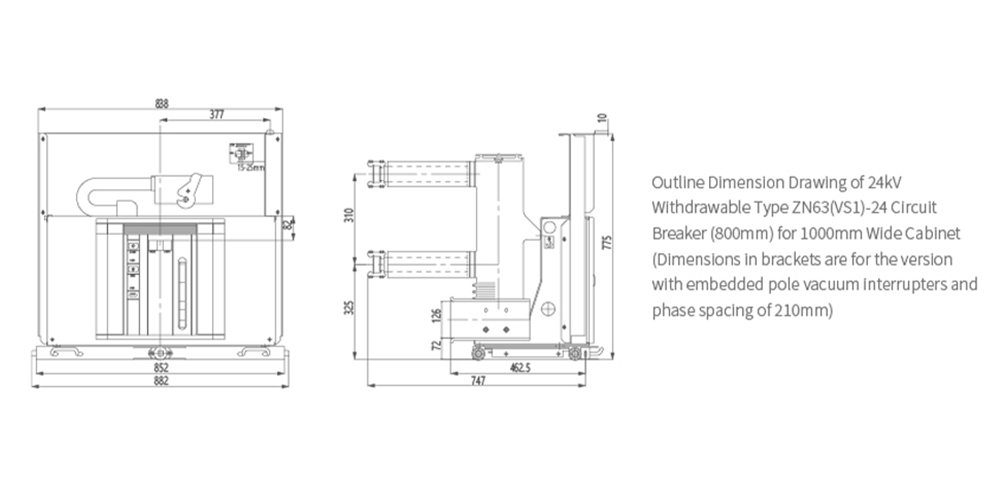

  • Tamaño del producto
  • Contáctenos

Ventajas:
La estructura de polos encapsulados brinda al circuito principal una capacidad operativa sin mantenimiento y una vida útil mecánica y eléctrica más larga; el diseño extraíble facilita la entrada y salida de estanterías para inspección y reemplazo, y combinado con dispositivos de enclavamiento integrales garantiza un funcionamiento seguro y confiable.


Aplicaciones:
Adecuado para subestaciones y sistemas de distribución industrial/minera dentro de sistemas de energía de 24 kV, que realizan el control de conmutación de corriente de carga, corriente de sobrecarga y corriente de cortocircuito, particularmente adecuado para aplicaciones con mayores requisitos de confiabilidad y operación sin mantenimiento.

Artículo Unidad Parámetro
Voltaje nominal kV 24
Rated
Aislamiento
Nivel		 Frecuencia de potencia de 1 minuto que soporta voltaje (RMS) (fase a fase, fase a tierra, interruptor de vacío) kV Fase a fase, fase a tierra / rotura (o interruptor) 65/79
Voltaje de resistencia al impulso del rayo (pico) (fase a fase, fase a tierra, interruptor de vacío) kV 125/145
Frecuencia nominal Hz 50
Corriente nominal A 630 630 1600
1250 1250 2000
2500
3150
Corriente de ruptura de circuito corto nominal kA 20 25 31,5
Corto tiempo nominal (4 s) Resiste la corriente kA 20 25 31,5
Cortocircuito calificado que produce corriente kA 50 63 80
Pico nominal que resiste la corriente kA 50 63 80
Secuencia operativa nominal O-0,3s-CO-180s-CO、O-180s-CO-180s-CO(40kA)
Número nominal de operaciones de rotura de circuito corto Tiempos 20
Corriente de ruptura de carga de cable nominal A 31,5
Corriente de ruptura del banco de un solo condensador calificado A 630
Corriente de ruptura del banco de capacitores consecutivos con calificación A 400
Vida mecánica Tiempos 10000
Espesor de desgaste acumulado permitido de contactos fijos y móviles mm 3
