Disyuntor de vacío para exteriores

Hogar / Productos / Disyuntor de vacío / Disyuntor de vacío para exteriores

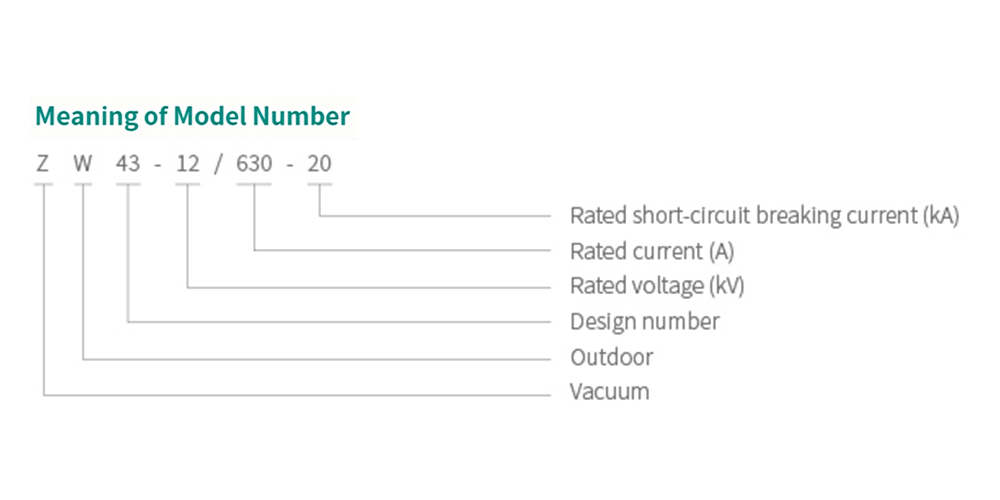

ZW43-12

Disyuntor de vacío para exteriores

Este producto es una versión compacta dentro de la misma familia de disyuntores, un dispositivo de conmutación de alto voltaje para exteriores con potencia nominal trifásica AC 50Hz, 12kV, adecuado para conmutar y cerrar/abrir la corriente de carga, la corriente de sobrecarga y la corriente de cortocircuito de sistemas de distribución urbanos o rurales, con una estructura más compacta y ligera.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Disyuntor de vacío para exteriores SIGUIENTE:Sin producto siguiente
  • Descripción
  • Especificaciones

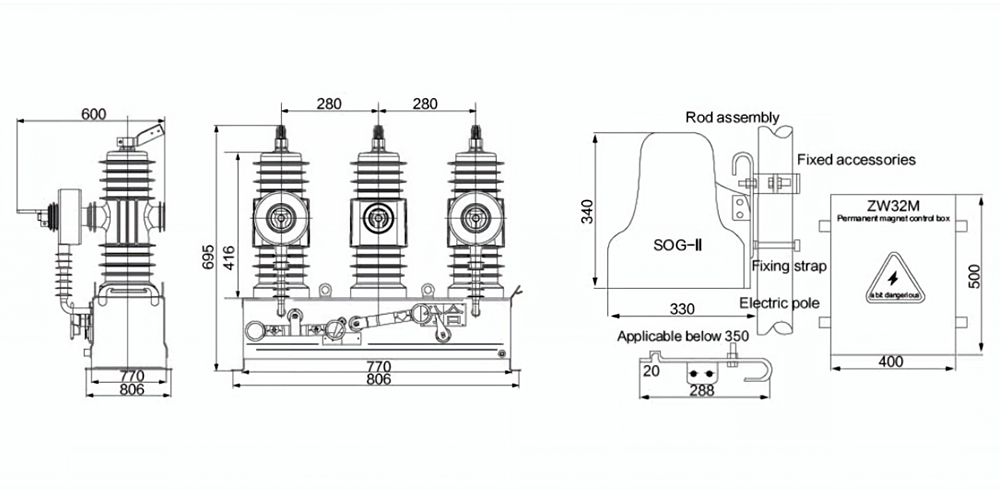

  • Tamaño del producto
  • Contáctenos

Características:
El diseño compacto le da al producto un tamaño más pequeño y una instalación más flexible, lo que lo hace conveniente para instalar en postes o zonas de distribución con espacio limitado; conserva un excelente rendimiento de rotura y confiabilidad de aislamiento, cumpliendo con los requisitos operativos estables a largo plazo en entornos exteriores hostiles.


Aplicaciones:
Ampliamente utilizado en equipos de distribución montados en postes o en cajas en redes de distribución urbanas y rurales, realizando control de conmutación de circuitos y protección contra fallas, y es uno de los dispositivos de conmutación central comúnmente utilizados en actualizaciones de automatización de distribución y construcción de nuevas líneas.

Artículo Unidad ZW43-12/630-16 ZW43-12/630-20
Voltaje nominal kV 12
Corriente nominal A 630
Corriente de ruptura de circuito corto nominal kA 16 20
Corriente nominal de producción de cortocircuito (pico) kA 40 50
Pico nominal que resiste la corriente kA 40 50
Corto tiempo calificado para resistir la corriente kA 16 20
Duración nominal del circuito corto s 4
Nivel de aislamiento nominal Voltaje de resistencia al impulso del rayo (pico) kV Fase a fase, fase a tierra: 75, ruptura: 85
Frecuencia de potencia de 1 minuto que soporta voltaje kV Fase a fase, fase a tierra: 42, ruptura: 48
Secuencia operativa nominal O - 0,3s - CO - 180s - CO (mecanismo accionado por motor)
Número nominal de operaciones de rotura de circuito corto Tiempos 30
Vida mecánica Tiempos 10000
Voltaje de funcionamiento nominal (bobina de apertura/cierre) V DC220,110,AC220
Espesor de desgaste acumulado permitido de contactos fijos y móviles mm 3
Corriente nominal de liberación por sobrecorriente A 5
Relación actual del transformador 200/5 400/5 630/5
Brecha de contacto mm 9±1
Contacta con Overtravel mm 2
Velocidad media de apertura m/s 1,2±0,2
Velocidad media de cierre m/s 0,6±0,2
Hora de apertura ms 15~50
Hora de cierre ms 25~80
Cierre del tiempo de rebote ms ≤ 2
Sincronismo de apertura y cierre trifásico ≤ 2
Resistencia CC de cada circuito de fase μΩ ≤ 80
