Disyuntor de vacío de tipo fijo de 650 mm de ancho

Hogar / Productos / Disyuntor de vacío / Disyuntor de vacío de tipo fijo de 650 mm de ancho

VS1-12

Disyuntor de vacío de tipo fijo de 650 mm de ancho

Este producto es un disyuntor de vacío de alto voltaje para interiores diseñado para cuadros de distribución cerrados con metal de 550 mm/650 mm de ancho. Adopta una estructura de aislamiento sólido y tecnología avanzada de encapsulación epoxi, integrando orgánicamente el interruptor de vacío, el circuito principal y los soportes aislantes en un solo polo encapsulado, mejorando fundamentalmente la adaptabilidad ambiental del producto.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Disyuntor de vacío de tipo fijo (con conector de aviación) SIGUIENTE:Disyuntor de vacío extraíble de 650 mm de ancho
  • Descripción
  • Especificaciones

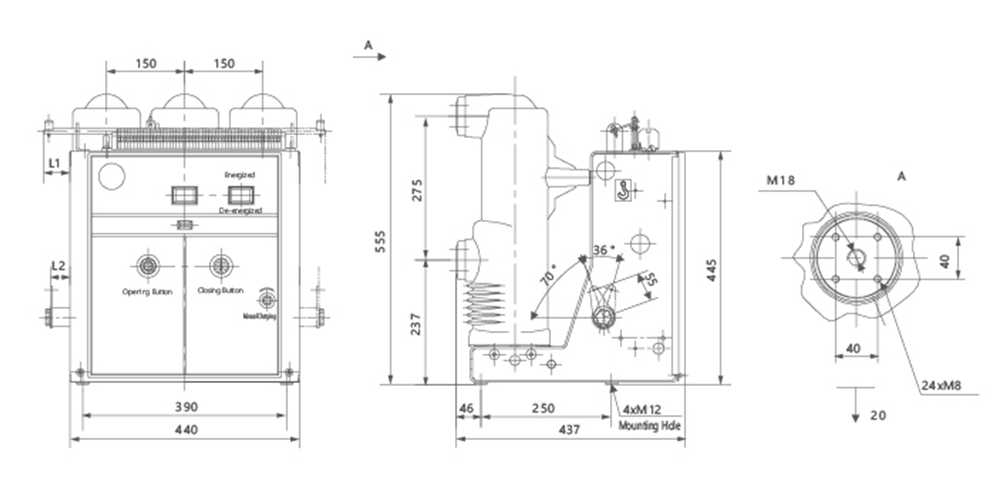

  • Tamaño del producto
  • Contáctenos

Ventajas:
La estructura integrada de polos encapsulados es compacta con un aislamiento confiable; combinada con la tecnología de ventilación por autoconvección, resuelve eficazmente la dificultad de disipación de calor inherente a las estructuras de aislamiento sólido, permitiendo que el producto funcione de manera estable a largo plazo en diversas condiciones ambientales, reduciendo la frecuencia de mantenimiento y extendiendo la vida útil.


Aplicaciones:
Adecuado para uso con cuadros de distribución cerrados con metal en sistemas de energía de 12 kV, que dan servicio ampliamente a subestaciones, salas de distribución y empresas industriales/mineras para control de carga y protección contra fallas, cumpliendo con la tendencia hacia cuadros de distribución compactos e integrados.

Artículo Unidad Parámetro
Voltaje nominal kV 12
Frecuencia nominal Hz 50
Corriente nominal A 630-1250 1250-1600
Corriente de ruptura de circuito corto nominal kA 20 25 31,5
Cortocircuito calificado que produce corriente kA 50 63 80
Pico nominal que resiste la corriente kA 50 63 80
Cortocircuito con clasificación de 4 s que resiste la corriente kA 20 25 31,5
Rated
Aislamiento
Nivel		 La frecuencia de potencia resiste el voltaje (antes y después de la rotura nominal) kV 42 (Fase a fase, fase a tierra) / 48 (Fractura) RMS
Voltaje de resistencia al impulso (antes y después de la rotura nominal) 75 (Fase a fase, fase a tierra) / 85 (Fractura) Pico
Secuencia operativa nominal Tiempos O - 0,3 s - CO - 180 s - CO
Vida mecánica Tiempos 20000
Número nominal de operaciones de rotura de circuito corto V 50
Voltaje de cierre nominal del mecanismo operativo (CC) V CA/CC 110、220
Voltaje de apertura nominal del mecanismo operativo (CC) mm CA/CC 110、220
Espacio de contacto (o distancia de apertura de contacto) mm 9±1
Overtravel (longitud de compresión del resorte de contacto) ms 3,5±0,5
Tiempo de rebote de apertura y cierre trifásico ms ≤ 2
Contacto Cierre Tiempo de rebote m/s ≤ 2
