VS1-12

Disyuntor de vacío montado lateralmente

Este producto es un disyuntor de vacío de alto voltaje montado lateralmente en interiores, apto para sistemas de energía trifásicos de 12 kV y 50 Hz, que se utiliza como dispositivo de protección y control. Debido a las ventajas especiales de interrupción de la tecnología de vacío, es especialmente adecuada para aplicaciones que requieren un funcionamiento frecuente con corriente nominal o una interrupción repetida de la corriente de cortocircuito.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Disyuntor de vacío extraíble de 650 mm de ancho SIGUIENTE:Disyuntor de vacío compacto de tres posiciones
  • Descripción
  • Especificaciones

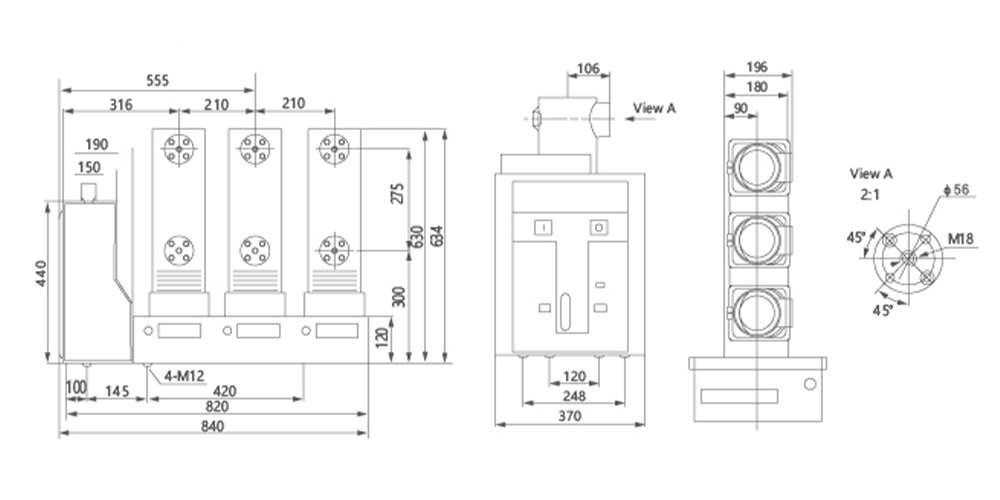

  • Tamaño del producto
  • Contáctenos

Características:
Adopta una estructura de montaje fijo y se puede utilizar de forma independiente o configurada de forma flexible para fuentes de alimentación de anillo principal, subestaciones tipo caja o varios sistemas de suministro no estándar. La instalación es sencilla, la adaptabilidad es fuerte y el funcionamiento es estable y confiable, con una buena vida útil mecánica y eléctrica.


Aplicaciones:
Ampliamente utilizado con cuadros de distribución de tipo fijo, que dan servicio a redes urbanas y rurales, empresas industriales/mineras y diversas instalaciones de distribución, realiza control de conmutación de circuitos y protección contra fallas por cortocircuito, lo que lo convierte en uno de los componentes centrales de conmutación indispensables en los sistemas de distribución.

Artículo Unidad Parámetro
Voltaje nominal kV 12
Voltaje operativo máximo nominal kV 630 630 630
Corriente nominal A 1250 1250 1250
Corriente de ruptura de circuito corto nominal kA 20 25 31,5
Cortocircuito calificado que produce corriente kA 50 63 80
Pico nominal que resiste la corriente kA 50 63 80
Cortocircuito con clasificación de 4 s que resiste la corriente kA 20 25 31,5
Rated
Aislamiento
Nivel		 La frecuencia de potencia resiste el voltaje (antes y después de la rotura nominal) kV 42 (Interrupción 48)
Voltaje de resistencia al impulso (antes y después de la rotura nominal) 75 (Interrupción 84)
Secuencia operativa nominal Tiempos O - 0,3 s - CO - 180 s - CO
Vida mecánica Tiempos 1000
Número nominal de operaciones de rotura de circuito corto V 50
Voltaje de cierre nominal del mecanismo operativo (CC) V CA/CC 110、220
Voltaje de apertura nominal del mecanismo operativo (CC) mm CA/CC 110、220
Brecha de contacto mm 11±1
Overtravel (longitud de compresión del resorte de contacto) ms 3,5±0,5
Tiempo de rebote de apertura y cierre trifásico ms ≤ 2
Contacto Cierre Tiempo de rebote m/s ≤ 2
