Disyuntor de vacío de tres posiciones cerrado con metal

Hogar / Productos / Disyuntor de vacío / Disyuntor de vacío de tres posiciones cerrado con metal

YCZ-12GD

Disyuntor de vacío de tres posiciones cerrado con metal

Este producto es un disyuntor de vacío de alto voltaje de tres posiciones cerrado con metal para interiores. El circuito principal adopta una estructura de polos encapsulados que integra el interruptor de vacío con el soporte aislante, dándole una alta confiabilidad de aislamiento y una estructura compacta, adecuada para el control y protección de conmutación en sistemas de distribución de CA trifásicos de 3,6-12 kV.

Contáctenos Contáctenos Contáctenos Catálogo de productos
ANTERIOR:Disyuntor de vacío compacto de tres posiciones SIGUIENTE:Disyuntor de vacío de tipo fijo
  • Descripción
  • Especificaciones

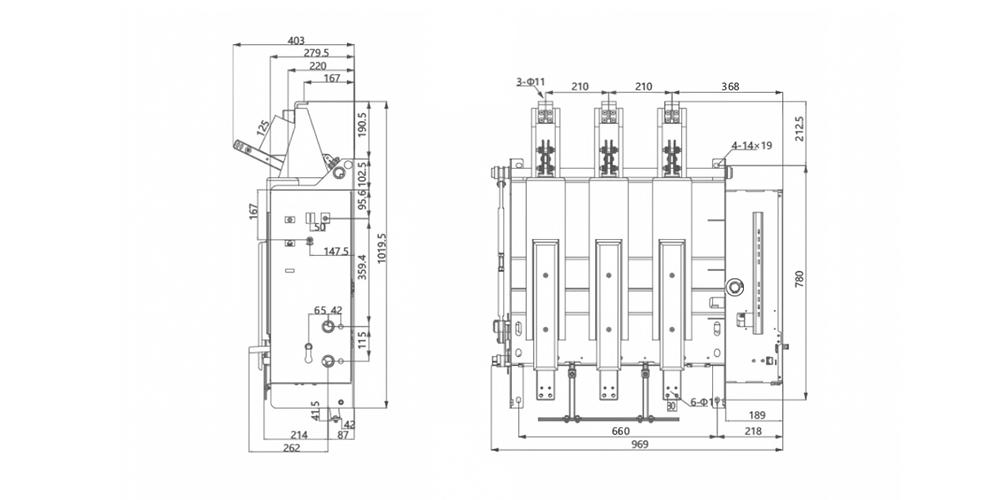

  • Tamaño del producto
  • Contáctenos

Características:
La estructura de tres posiciones permite una conmutación confiable entre los estados abierto, cerrado y conectado a tierra; combinada con dispositivos integrales de enclavamiento mecánico y eléctrico, evita eficazmente el mal funcionamiento y salvaguarda la seguridad operativa; el mecanismo funciona de manera estable con una larga vida útil y buenas características sin mantenimiento.


Aplicaciones:
Se utiliza principalmente con cuadros de distribución de alto voltaje cerrados con metal, se aplica ampliamente en subestaciones, salas de distribución y sistemas de distribución de diversas empresas industriales y mineras, realizando control de conmutación de circuitos y equipos, protección contra fallas y protección de puesta a tierra, cumpliendo con los requisitos de operación frecuente e interrupción repetida de la corriente de cortocircuito.

Artículo Unidad Parámetro
Voltaje nominal kV 12
(1 min) Frecuencia de potencia nominal de corto tiempo Resiste voltaje – Fase a fase / Ruptura kV 42/48
Voltaje nominal de resistencia al impulso del rayo (pico) – fase a fase / rotura kV 75/85
Frecuencia de alimentación del circuito auxiliar que soporta voltaje (1 min) V 2000
Frecuencia nominal Hz 50
Corriente nominal A 630 1250
Corriente de ruptura de circuito corto nominal kA 20 25 25 31,5
Pico nominal que resiste la corriente kA 50 63 63 80
Cortocircuito calificado que produce corriente kA 50 63 63 80
4 s Clasificación de resistencia a corto plazo actual kA 20 25 25 31,5
Tiempo corto calificado para soportar la duración actual s 4 4 4 4
